عمود إنارة (برج الضوء، برج إضاءة)

Name: عمود إنارة
Brand: سبهر سانات أداك
Rating: 4.9 (10 reviews)

برج الإضاءة أو برج الإضاءة أو البرج الأول – هيكل معدني عالي ومجهز بأجهزة عرض قوية. وهي مصنوعة من ارتفاع 6 أمتار إلى 9 أمتار، ومن 12 مترًا إلى 70 مترًا. والغرض من إنتاج هذا الهيكل هو توفير الإضاءة والمساحات الكبيرة من ارتفاعات عالية. لكن ما هو بالضبط برج الضوء هذا؟ ما الأجزاء التي تتكون منها؟ ما هي الأدوات وكيف يتم تصميم خريطة البرج؟ ما هي أنواعها وما هي مزايا وعيوب النوع اليدوي والكهربائي (محرك كهربائي)؟ ما هي شروط التركيب والسلامة والصيانة؟

ما هو برج الضوء وما استخداماته؟

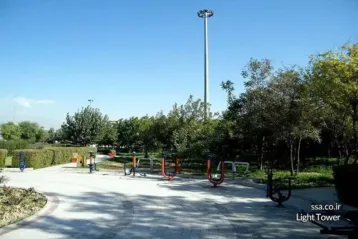

إنه صاري ذو إضاءة عالية لإضاءة مساحات كبيرة مثل تستخدم الحدائق والمتنزهات والساحات والشوارع والجسور والمطارات والملاعب الرياضية والمستشفيات والمصانع. بالإضافة إلى توفير إضاءة مناسبة جدًا، يوفر لك أمان البيئة المستخدمة في الليل. هذا الهيكل المعدني الطويل، عملاق صناعة الإنارة الصناعية بأسماء أخرى مثل: تُعرف أيضًا باسم برج الإضاءة وبرج الإضاءة وبرج الإضاءة. باللغة الإنجليزية، Light Tower وفي بعض المصادر High Mast lighting تم تقديمها. كل هذه الأسماء تشير إلى نفس المنتج وفي الممارسة لا يوجد فرق.

العديد من البلديات الكبرى في العالم بهدف تجميل مدينتهم، يشترون جميع أنواع المعدات البصرية. النقطة المهمة هي أنهم يعتبرون معدات الإضاءة ذات أولوية أعلى من الأهداف الحضرية والتجميلية. على سبيل المثال بلدية ميلانو عام 2003 بمبلغ حوالي 90 ألف يورو تماشيا مع استعدادات مدينة ميلانو لاستقبال السائحين بمناسبة عيد الميلاد، تم شراء معدات الإضاءة مثل، برج الضوء وأبراج الإنارة (سبوتنيك – مايو 2003)

العوامل المؤثرة على السعر

معظم الشركات لديها معاييرها العامة الخاصة لبرج الإنارة ويعلنون السعر بشكل عام. للاستعلام عن سعر البرج، يجب أن يكون لديهم المخطط الدقيق للهيكل. تدور العوامل الرئيسية المؤثرة على السعر حول خريطة البرج والمواصفات الفنية وهو مهم جدا. لتقليل السعر النهائي، تأكد من الحصول على المشورة من الخبراء التقنيين وذوي الخبرة للمراجعة. هذا يمنع التكاليف الإضافية والمنتج يتوافق مع احتياجاتك الحقيقية. الإمكانات والبنية التحتية لموقع التثبيت الخاص بك تحت تصرفك. دعنا نفحص العوامل والعناصر العامة التي تؤثر على السعر النهائي معًا:

ارتفاع البرج ونوع الأساس، حجم الفتح من الأسفل إلى الأعلى.
نوع وجودة الطلاء المجلفن حسب الظروف الجوية لموقع التركيب.
سمك الورقة وجودتها، وقطر سلك البكسل، وعدد وأبعاد المزلاج والأجزاء الأخرى.
عدد أجهزة العرض ونوعها وجودتها ومقدار الإطلاق.
اختيارأبعاد سلة البرج، من النوع الثابت أو المتحرك، المزودة بمقبض يدوي أونوع أكثر تقدمًا بمحرك إلكتروني (كهربائي)، وما إلى ذلك، له تأثيرعلى السعر.

قم بتنزيل كتالوج برج نور + الأثاث الحضري

برج نوری 24 متری نصب شده در فرودگاه

أنواع أبراج الإنارة

يتم تقسيمها بشكل عام إلى 3 فئات رئيسية. يحتاج المستخدم إلى تحديد نوع المنتج الذي يختاره. على سبيل المثال: وقت العمل والانتهاء من مشروع أو مشروع فيلم هو حاجة مؤقتة ومثال محمول هو الاختيار الصحيح. تتضمن هذه التصنيفات نفسها فئات فرعية سنقوم بفحص كل منها معًا.

سلة (رأس) ثابتة (في 2 عينات بدون سلم- مع سلم)
سلة (رأس) متحركة (في 2عينات يدوية مع الرافعة والمقبض- محرك كهربائي علبة التروس)
جوال مع إمكانية الانتقال إلى مكان التثبيت ومناطق مختلفة.

سلة (رأس – تاج) ثابت ومرن

النموذج الذي ليس لديه القدرة على نقل موقع التثبيت أكثر شيوعًا في إيران ولديه المزيد من التطبيقات . ينقسم هذا المثال إلى نوعين من السلة الثابتة والسلة المتحركة. عادة ما تكون السلة الثابتة مصنوعة على ارتفاع منخفض ويتم إنتاجها في عينتين مع سلم وبدون سلم. لعمليات الصيانة والإصلاح، أو من سلم البرج الخاص به والمجهز بوسائل حماية السلامة يجب عليك استخدام أو الحصول على مساعدة من مصعد ورافعة للتسلق. عادة ما يكون لبرج السلة الثابت مساحة إضاءة أصغر وفي المناطق الحضرية مثل: الممرات، منطقة الورشة، مواقف سيارات بدون سقف، مدخل الفنادق و … يمكن تثبيته.

موديل السلة المتنقلة أكثر حداثة من نوعين يدوي وكهربائي ( محرك كهربائي – محرك كهربائي) متوفر في السوق. في النوع المتحرك، برج الرأس وأجهزة عرض الإطار، لديها القدرة على التحرك صعودا وهبوطا في المحور الرأسي. حركة السلة هذه، في النموذج اليدوي بواسطة الرافعة والمقبض اليدوي، يتم ذلك بمساعدة القوة البشرية وفي النموذج الكهربائي بواسطة المحرك الكهربائي وعلبة التروس. تم بناء أبراج السلة المتحركة على ارتفاعات عالية وتغطي مساحة واسعة من حيث التعرض. من بين مزايا عينة السلة المتحركة مقارنة بعينة ثابتة، يمكننا: تركيب عدد أكبر من أجهزة العرض والمعدات الموجودة في الرأس والمزيد من الراحة في إصلاح وصيانة رافعة السلة (رأس) لبرج الإضاءة، تعرف على أجزاء وأنواع المصعد.

متحرک و محمول (Mobile Light Tower)

برج الضوء المتحرك، كما يوحي اسمه، ميزتها الفريدة هي قابليتها للحمل. بها مولد محمول لانتاج الکهرباء ولا يتعدى ارتفاعه 9 متر. يمكن لهذه الأبراج تحمل رياح تصل سرعتها إلى 70 كيلومترًا في الساعة وعادة ما يتم استخدامها في البيئات التي تتطلب إضاءة الطوارئ. على سبيل المثال، بعد وقوع الحوادث مثل الزلازل والفيضانات لإضاءة موقع الحادث وتقديم المساعدة للمصابين ومشاريع الأفلام وورش البناء المؤقتة وعمليات الإصلاح ليلاً والعديد من الحالات الأخرى، يتم استخدام الأبراج المتنقلة.

برج ضوء تلسكوبي وملعب

برج الضوء، بناءً على نوع نظام توزيع الضوء، يمكننا تقسيمها إلى فئتين فرعيتين جديدتين. نوع تلسكوبي وملعب. العينة التلسكوبية لها رأس دائري ودائري ومناسبة للإضاءة بزاوية 360 درجة. يمكن أن يكون البرج التلسكوبي من نوعين، ثابت ومتحرك، وقد تم شرحه مسبقًا لقد دفعنا ثمنها حتى يتم إنتاجها. حالات الاستخدام من النوع التلسكوبي هي الحدائق والمطارات والساحات والمراكز الحضرية، إلخ. هناك نوع آخر من أبراج الإضاءة التي لها اختلاف واضح في التطبيق. هذا الاختلاف هو القدرة على انبعاث الضوء بطريقة مركزة والملاعب هي مكان الجولان لهذه القوة الخارقة للإضاءة.

يمكن أيضًا تثبيته واستخدامه في الملاعب والمصانع والأرصفة وما إلى ذلك. هل يمكنك أن تتخيل مشاهدة مباريات كرة القدم الجذابة ليلاً بدون برج النور للملعب وفي ظلام دامس؟ لقد ساعد هذا المنتج القوي كثيرًا في تنظيم المسابقات الرياضية في الليل ويحظى بشعبية كبيرة.

برج نور سبد (هد) متحرک 9 پروژکتوره

18 متر – سلة متحركة مع 9 أجهزة عرض

خريطة برج الضوء

ما هي خريطة البرج وما هي العناصر التي تتضمنها؟ الخطوة الأولى قبل إنشاء الهيكل هي تصميم الخريطة ويتضمن الأحجام الدقيقة للأجزاء وعدد وأنواع المرافق. في معظم الأحيان، يتم إرسال الخريطة من صاحب العمل إلى الشركة المصنعة والمقاول. تحتوي الخرائط التي يتم إرسالها أحيانًا على العديد من العيوب الفنية. من الأشياء التي تكلف صاحب العمل إهداراً ،سيفرض نفس التصميم غير مبدئي. مع هذا الشرح المختصر، يجب أن تكون قد فهمت ما مدى فائدة المعرفة التقنية لشركة متخصصة بالنسبة لك. يمكنك مشاهدة الأمثلة المثبتة في قسم الصور.

برمجيات رسم الخرائط والتصميم

ما نوع الأدوات المستخدمة لتصميم الخريطة؟ البرنامج الأولAutoCAD وهي من صنع شركة اتودسک الأمريكية. شائعة الاستخدام على نطاق واسع، والتي حلت بسهولة محل الجداول وأدوات الرسم على مر السنين. نقاط القوة في أوتوكاد، سهل الاستخدام ومجموعة واسعة من أدوات الرسم على شكل أيقونات وبيئة البرمجة المتقدمة في بيئة العمل. يحتوي أوتوكاد على إمكانات تصميم ثنائية وثلاثية الأبعاد، وحركة خرائط بزاوية 360 درجة ورسم مجاني، مما يجعل العمل سهلاً للغاية. بسبب هذه البيئة البسيطة والقوية، تحظى بشعبية بين المصممين.

البرنامج العملاق القادم للتصميم الصناعي،Catia من صنع شركة نظام داسو الفرنسي. كاتيا بسبب وجود بيئة تصميم متقدمة للغاية يقلل وبدلاً من ذلك يوفر مخرجات عالية الجودة كل ما تتخيله في ذهنك ولديك فكرة، من السهل تنفيذه باستخدام مصمم السحابة هذا. من المثير للاهتمام معرفة أنهم صمموا خرائط ميراج النفاثة الأولى مع كاتيا. تجميع مجموعة وتصميم القالب، تصميم نموذج الصفائح المعدنية، إلخ رسم الخرائط وأكثر من ذلك بكثير.

قم بتنزيل الخريطة المصممة

نقشه برج نوری در دو مدل دستی و برقی

أنواع الأجزاء 2 اليدوية ـ كهربائي

المواصفات الفنية لبرج الإنارة الذي بناه سبهر سانات أداك

في ورش العمل الخاصة بنا، يتم إنتاج النماذج الشائعة للسوق من ارتفاع 6 أمتار و 9 أمتار و 12 مترًا إلى 70 مترًا.، مع استخدامات مختلفة. الصفيحة المستخدمة من الفولاذ ST37 . جسم متعدد السطوح وجميع المعدات المعدنية، مجلفنة بالغمس الساخن من الداخل والخارج مع طلاء الزنك 80 ميكرون (يوفر مقاومة عالية جدا ضد الصدأ) محمية.

أجزاء متعددة الأوجه لزيادة القوة عند رفعها. متداخلة ،إنها متشابكة ومجمعة. سلامة أبراج السلال بالأقفال يتم توفير الانترلوك. تم تصميم هذا العنصر من قبل مهندسينا في عام 2010 وستتم إضافته للهيكل حسب طلب العميل. للحصول على المشورة الفنية ومعلومات الأسعار مع الخبراء الفنيين والمبيعات لدينا على في سبهر سانات أداك اتصل بالأرقام: 88104805 و 88104806.

جدول مشخصات فنی برج های 12 تا 30 متری

جدول المواصفات الفنية من 12 متر حتى 30 متر

لقد قمنا بتطوير مجموعة من المنتجات القوية والمرنة. إنه مناسب وعملي في أي موقف تقريبًا، بغض النظر عن مدى تعقيده. نحن معكم في جميع المراحل من 0 إلى 100 🤝البيع و التركيب والضمان وخدمة ما بعد البيع.

مواصفات برج إنارة 6 متر و 9 متر و 12 متر

يتكون البرج الذي يبلغ ارتفاعه 12 مترًا من قطعتين بطول 6 أمتار وله تصميم 8 جوانب. لديها خطوة تداخل Over Lap)50) سم. صُنعت الصفيحة القاعدية من صاج ST37 بسمك 20 مم والجسم مصنوع من صفيحة ST37 بسمك 3مم من إنتاج شركة المباركة للحديد للصلب. تم تصميم السلة المستديرة بحيث يمكنها تركيب ما يصل إلى 400 واط من 8أجهزة العرض.

آماده سازی تنه برج های روشنایی در کارگاه قبل از رفتن به گالوانیزه

تجهيز جذوع البرج قبل مرحلة الجلفنة الساخنة

مزود بنظام رفع من علبة تروس بمحرك كهربائي بقوة 750 وات وسعة 800 كجم. قاعدة البراغي مكونة من 6 قطع من 22 حديد والفتحة السفلية 400 مم والفتحة العلوية 200 مم. مجهزة بمحرك كهربائي نصف حصان 1400 دورة في الدقيقة وغطاء مطر. تصنع بكرات أسلاك القطر من الألمنيوم وبكرات توجيه الكابل مصنوعة من البلاستيك المضغوط. جميع الأجزاء المعدنية مجلفنة على الساخن بسماكة لا تقل عن 70 ميكرون. معدات اللوحة الكهربائية من ماركة، شايان أو هيونداي الساعة الفلكية المستخدمة في اللوحة الكهربائية هي ماركة شيفا أمواج. الفتحة السفلية 400 والفتحة العلوية 200 مم. تعتمد الحسابات الآلية على سرعة الرياح التي تبلغ 120 كيلومترًا في الساعة.

مواصفات البرج بطول 15 متر

البرج الذي يبلغ ارتفاعه 15 مترًا ذو تصميم مكون من 12 جانبًا. تتكون من قطعتين بطول 6 أمتار وقطعة واحدة بطول 4.2 متر، الجسم متصل بتداخل (Over Lap) من مرحلتين من 50 إلى 70 سم. صفيحة القاعدة مصنوعة من صاج ST37 بسمك 20 مم. تم تصميم السلة لتكون متحركة وقادرة على تركيب ما يصل إلى 12 جهاز عرض بقوة 400 واط. سلك القطر المستخدم من الصلب المجلفن بقطر 5 و 6 مم. يتكون نظام الرفع من علبة تروس ومحرك كهربائي بقوة 370 وات وسعة 400 كجم. حسابات الهيكل حسب سرعة الرياح 120 كيلومترا في الساعة. الكريب المستخدم من نوع الجسم الكامل، والذي يتم اختياره وفقًا لقطر السلك.

تنه های چند وجهی بعد از مرحله گالوانیزه گرم آماده اورلپ

يتم تجهيز الصناديق بعد مرحلة الجلفنة الساخنة

تصنع بكرات موصل سلك السحب من الألومنيوم، وبكرات توجيه الكابلات مصنوعة من البلاستيك المضغوط وجميع الأجزاء المعدنية مجلفنة على الساخن بسماكة لا تقل عن 70 ميكرون. إضافة غطاء المطر لمنع المطر من دخول المبنى. قاعدة البراغي مصنوعة من 28 حديد تسليح بعدد 6 قطع. الموصلات والمفاتيح المصغرة من صنع شركة هيونداي كوريا.

مواصفات برج الإنارة 18 متر

يتميز البرج الذي يبلغ ارتفاعه 18 مترًا بتصميم مكون من 12 جانبًا. تشتمل أجزاء هذا الهيكل على ثلاث قطع طولها 6 أمتار وقطعة واحدة بطول 2 متر، وهي متصلة بتداخل (Over Lap) من 50 إلى 80 سم. صفيحة القاعدة والجسم مصنوعتان من صفيحة ST37، من إنتاج شرك مبارك للحديدة، بسماكة 10 مم وقطر 63 سم. سلة من 12 جانبًا مع إمكانية تركيب ما يصل إلى 24 جهاز عرض بقدرة 400 واط. سلك القطر المستخدم مصنوع من الفولاذ المجلفن بقطر 6 و5 مم.

نظام الرفع: علبة تروس ومحرك كهربائي بقوة 750 وات وسعة 800 كجم. تصنع بكرات موصل سلك السحب من الألومنيوم، وبكرات توجيه الكابلات مصنوعة من مادة إرتالون وجميع الأجزاء المعدنية مجلفنة على الساخن بسماكة لا تقل عن 70 ميكرون. مزود بغطاء مطر لمنع دخول المطر إلى البرج. حجم الفتحة السفلية 33 وحجم الفتحة العلوية 15 سم.

مواصفات برج الإنارة 21 و 24 متر

تتميز الأبراج التي يبلغ ارتفاعها 21 و 24 مترًا بتصميم من 12 جانبًا. تشمل أجزاء هذه الهياكل أربع قطع طولها 6 أمتار. مع تداخل 50 و 100 سنتيمتر Lap (Over) المراحل الثلاث متصلة ببعضها البعض. صُنعت لوحة القاعدة والجسم على التوالي من صفائح ST37 التي تنتجها شركة مبارك للحدید للصلب بسمك 20 مم وقطر 60 سنتیمتر. الأجزاء الأولى والثانية والثالثة من الجسم مصنوعة من صاج ST37 بسمك 4 مم والجزء الرابع مصنوع من صاج ST37 بسمك 3 مم.

سلة من 12 جانبًا، مع ثلاث بكرات تمركز وقدرة التثبيت القصوى تم تصميم 24 جهاز عرض بقوة 400 واط. سحب مستعملة نوع الفولاذ المجلفن وهي مصنوعة بقطر 6 و 8 ملم. يتكون نظام الرفع من علبة تروس ومحرك كهربائي بقوة 750 وات وسعة 800 كجم. الملامسات والمفاتيح المصغرة للوحة مفاتيح 21 و 24 مترًا، أنها مصنوعة من قبل هيونداي كوريا. بكرات سحب الأسلاك مصنوعة من الألومنيوم. بكرة توجيه الكابلات مصنوعة من البلاستيك المضغوط وجميع الأجزاء المعدنية. وهي مجلفنة على الساخن بسماكة لا تقل عن 70 ميكرون. الفتحة السفلية 520 مم والفتحة العلوية 250 مم.

مواصفات برج الإنارة بطول 30 متر

يتكون جسم البرج الذي يبلغ ارتفاعه 30 مترًا من 12 جانبًا. تشتمل أجزاء هذا الهيكل أيضًا على خمس قطع طولها 6 أمتار وقطعة واحدة بطول 4.5 متر. وهي متصلة بتداخل من خمس مراحل من 70 إلى 120 سم. لوحة القاعدة والجسم على التوالي مصنوعان من صفائح ST37 التي تنتجها شركة مبارکه للصلب بسمك 25 مم وقطرها 100 سم. الجزء الأول والثاني من الجسم مصنوعان من صفيحة ST37 بسمك 5 ملم، والأجزاء الأخرى مصنوعة من صفيحة ST37 بسمك 4 ملم. السلة عبارة عن 12 جانبًا وتحتوي على ثلاث بكرات لتمركز السلة، وهي مصممة بأقصى قدرة على تثبيت 24 جهاز عرض بقدرة 400 واط.

بارگیری 3 عدد فونداسیون بتنی و انتقال به محل نصب

تحميل الأساس الخرساني ونقله إلى موقع التثبيت

سلك سحب مستعمل نوع الفولاذ المجلفن يبلغ قطرها 6 و8 ملم. يتكون نظام الرفع من علبة تروس ومحرك كهربائي بقوة 1100 واط مع القدرة1000 كجم. سحب بكرات الأسلاك المصنوعة من الألومنيوم، بكرة توجيه الكابلات مصنوعة من البلاستيك المضغوط وجميع الأجزاء المعدنية. وهي مجلفنة على الساخن بسمك لا يقل عن 90 ميكرون. مزود بغطاء مطر لمنع المطر من دخول المبنى. الفتحة السفلية 65 والفتحة العلوية 30 سم. تعتمد حسابات الأدوات على سرعة الرياح البالغة 120 كيلومترًا في الساعة. وزن الهيكل 2400 كجم.

مميزات برج سبهر اداك الصناعية

يتم تحضير المنتجات وإنتاجها في ورش عمل سبهر اداك الصناعية بأحدث التقنيات والأدوات المتقدمة بأبعاد متنوعة للغاية وبأفضل سبيكة متوفرة في سوق البلاد. تميزنا الجودة والاهتمام بالتفاصيل عن منافسينا لما يقرب من عقدين. في هذين العقدين من الخبرة في مجال معدات الإضاءة والهياكل المعدنية، نستخدم أفضل العلامات التجارية المختارة في السوق. في الرسم البياني أدناه ،راجعنا بشكل عام بعض العناصر التي تم ذكرها في قسم المواصفات الفنية.

جودة مجلفنة على الساخن لتغطية أجزاء

100%

جودة صفائح المبارك - جودة ثني

100%

أجزاء اللوحة الكهربائية (شركة شينيت هيوندا)

95%

نسبة قوة علبة التروس مع وزن السلة (الرأس)

100%

إطلاق و تثبيت – خدمة ما بعد البیع

100%

الأجزاء المكونة

أهم أجزاء برج الإضاءة موجودة في الجزء العلوي من الهيكل، جزء السلة (الرأس أو التاج) الذي تم تثبيت جهاز العرض LED عليه. وتوجد الأجزاء الميكانيكية أو الإلكترونية في أسفل البرج. يتسبب هذان الجزءان المهمان في تحريك رأس البرج عموديًا لأعلى ولأسفل. يمكن أن تكون الأجزاء الأخرى جسمًا متعدد الأوجه (صاري قاعدة أو تجويف)، أو لوح قاعدة، أو مانع صواعق، وغطاء مطر، وسلك سحب وكابل فولاذي، ولوحة مفاتيح، ورافعة يدوية (مزودة برافعة ومقبض يدوي) أو رافعة كهربائية مجهزة مع محرك الكتروني علبة تروس ومسامير وصامولة وجسم وجهاز عرض LED وضوء إنذار. يمكن رؤية هذه الأجزاء بوضوح في الصورة أدناه.

قطعات تشکیل دهنده + دو نمونه 8 و 16 پروژکتور

تحدد خريطتك الأجزاء المكونة

لوحة كهربائية (Electrical Enclosure)

إنها حجرة توضع فيها المعدات الكهربائية. أحد أسباب استخدام لوحة المفاتيح هو رفع مستوى الأمان في الحالات التي تحدث فيها، على سبيل المثال، دائرة كهربائية قصيرة في الجهاز. أيضًا، يعد تجميع جميع الأجزاء الكهربائية في هذا الصندوق لسهولة الاستخدام من قبل المشغل سببًا مهمًا آخر. مع شرح بسيط حول لوحة التبديل، يجب أن نقول إنها تفعل نفس الشيء تمامًا مثل عداد الكهرباء المستخدم في المنازل. تشتمل لوحة المفاتيح على أجزاء مثل: موصل، ومفتاح، ومعدن ثنائي، ومرحل، ومعدات قياس، ومحول تيار، وموصل، وأجزاء من الجسم. كما هو مذكور في المواصفات، فإن الموصلات والمفاتيح المصغرة لبرج الإضاءة سبهر سانات أداك حاصلة على موافقة رسمية، مصنعة من قبل شركة شينيت أوهيونداي كورية. الساعة الفلكية المستخدمة في لوحة المفاتيح من صنع شركة شيفا امواج أيضًا.

محرك كهربائي – محرك كهربائي (Electric Motor)

يحول المحرك الكهربائي الطاقة الإلكترونية إلى طاقة ميكانيكية. في نماذج التيار المتردد والتيار المستمر التي تحتوي على فرشاة وبدونها، يتوفر في السوق متعدد الأطوار (أحادي الطور، ومرحلان، وثلاث مراحل). استخدام المحركات الكهربائية في الأبراج التي يزيد ارتفاعها عن 12 مترًا والسلة المجهزة بجهاز عرض بخار الصوديوم بأكثر من 8 أرقام ضار. وزن أجهزة عرض بخار الصوديوم أعلى من ليد مما يجعل السلة ثقيلة. تم بناء المحرك الكهربائي لعلبة التروس في الهيكل، ولهذا السبب، يعتبر قطر الفتحة السفلية للهيكل أكبر أثناء التصميم. سبب ارتفاع سعر البرج الآلي، بالإضافة إلى إضافة المحرك إلى الهيكل، هو التغيير في قطر الفتحة السفلية.

سلك السحب (Wire Rope)

تم إنتاج سلك القطر أو الحبل الفولاذي لأول مرة في عام 1834 من قبل ويلهلم ألبرت، مدير منجم ألماني. تسبب الشعور بالحاجة في بناء حبل قوي لرفع الأشياء والمعدات للعمل والأشخاص. يتم تشكيل سلك السحب عن طريق لف عدة أسلاك حول اللب الرئيسي وتشكيل حبلا. لإنتاج سلك سحب، يتم استخدام أنواع مختلفة من الأسلاك. الظروف البيئية هي سبب اختيار هذا التنوع. طلاء مضاد للصدأ والرطوبة مع طلاء مجلفن، طلاء فولاذي ذو مقاومة عالية للصدأ والحرارة. عينات غير مطلية للاستخدام في المناخ الجاف بدون صدأ.

أنواع أجهزة العرض التي يمكن استخدامها

يعد جهاز العرض LED وبخار الصوديوم من أهم الأجزاء التي لها تأثير مباشر على قوة ونطاق برج الإضاءة. الهاليدات المعدنية عبارة عن مركبات يتم إنشاؤها عندما تتحد العناصر المعدنية والهالوجين. وهي تشمل أشياء مثل كلوريد الصوديوم (الملح) وسداسي فلوريد اليورانيوم (الوقود المستخدم في مفاعلات الطاقة النووية). تنتج مصابيح الهاليد المعدنية الضوء عن طريق تمرير التيار الكهربائي من خلال مزيج من الزئبق وغاز الهاليد المعدني. تشغيلها مشابه جدًا لمصابيح تصريف الغاز الأخرى (على سبيل المثال، بخار الزئبق)، والفرق الرئيسي هو في تكوين الغاز. يؤدي إدخال بخار الهاليد المعدني إلى تحسين كفاءة وجودة الضوء بشكل عام.

Led هي التكنولوجيا المحدثة للجيل القديم من المصابيح. إنه مصنوع من خلال ترتيب الثنائيات معًا، فهو يزيل التلوث الضوئي تمامًا ويقلل من استهلاك الكهرباء بمقدار 3 إلى 5 مرات. يتم قياس كمية الضوء الناتج بواسطة وحدة اللومن. لاختيار جهاز عرض، يمكننا استخدام مصابيح الغاز ومصابيح LED . نظرًا لاستخدام أجهزة عرض برج الإضاءة في البيئة الخارجية، يجب أن يكون لديها معايير IP65 و IP66 للتعامل مع تغلغل الرطوبة والغبار. يمكن ذكر مزايا استخدام أجهزة العرض LED على النحو التالي:

انخفاض استهلاك الطاقة وقلة التيار الكهربائي
عدم الحساسية للصدمات والاهتزازات.
عدم الحساسية للتقلبات الكهربائية (سيتم إغلاق أو حرق عينة الغاز)
سرعة بدء عالية (عينة الغاز تكون بطيئة أثناء انقطاع التيار الكهربائي وإعادة التوصيل(
عمر مرتفع جدًا، تقريبًا 6مرات ومتوسط يصل إلى 50000 ساعة.
تقليل تكاليف الاستبدال والصيانة والإصلاح.
تقليل الوهج والتلوث الضوئي.
رؤية الأشياء في لونها الحقيقي.

مانعة الصواعق، مانعة الصواعق – مانعة الصواعق (Lightning Rod)

عمل مانع الصواعق محدد بوضوح. عندما يضرب البرق الأرض، فإنه يخترق أي جهاز أو جسم له خصائص موصلة لإيجاد طريق إلى الأرض ويتم تفريغه. في بعض الحالات، يمكن أن يؤدي ذلك إلى تدمير الجهاز الذي أصابته الصواعق تمامًا أو يؤدي إلى نشوب حريق. لهذا السبب، نستخدم قضبان الصواعق لمنع حدوث ذلك. في الواقع، يعتبر مانع الصواعق نظامًا وقائيًا ضد تدفق الكهرباء ويحمي الهيكل من الصواعق المفاجئة.

تركيب برج خفيف

بالنسبة للبناء والتركيب، هناك عناصر يجب فحصها بعناية قبل الإنتاج. سرعة الرياح وهيكل الأرض ونوع التربة في موقع التركيب ووزن البرج وقطر القاعدة وارتفاع البرج وقوة برج الإنارة ضد الأحداث الطبيعية مثل العواصف والزلازل ومن الأمثلة على ذلك الالتزام بالمعايير الدولية والحساب الدقيق للمؤسسة وكيفية تنفيذها، وهذه هي الحالات. كما هو مذكور في قسم المواصفات، يجب تجميع أجزاء صندوق السيارة فوق بعضها البعض. هذا التداخل بين الجذوع على بعضها البعض يزيد من قوة الأجزاء والمتانة الكلية للهيكل. سمك الصفيحة في الأجزاء السفلية من الهيكل له قطر أكبر، وكلما وصلنا إلى قمة البرج، يتناقص قطره.

جذوع مصنوعة من 16-12-10-8-6 وجوه ويتغير حجمها من أسفل إلى أعلى. نقطة أخرى مهمة في تركيب البرج هي اختيار عدد أجهزة العرض. يمكن تركيب ما بين 4 و 30 جهاز عرض حسب نوع البرج. ثم اللوحة الكهربائية التي تشمل جميع أجزاء التحكم والدوائر الواقية، يتم تثبيته في حجرة منفصلة بجوار البرج. تم تركيب مانع الصواعق (مضاد للصواعق) وضوء الإنذار الوامض (الخطر) في الجزء العلوي من الهيكل للحصول على رؤية أفضل وأيضًا لمنع اصطدام الأجسام الطائرة بالقرب من الأبراج العالية. في النهاية، يتم إضافة غطاء المطر إلى الجزء العلوي من سلة البرج لمنع قطرات الماء من اختراق الهيكل.

مؤسسة

من أهم مهام الأساس نقل ضغط ووزن الهيكل إلى الأرض. عادة، يتم استخدام عينتين من الأساسات لتركيب برج الإضاءة. العينة الجاهزة التي يتم تصنيعها في الورشة والعينة التي يتم صبها في موقع التركيب. يعتمد عمق وأبعاد الأساس على نوع الأرض (مفكوكة أو عادية) لموقع التثبيت. في الخطوة الأولى، يبدأ الأساس بالتعزيز وفي الخطوة الثانية حان الوقت لتثبيت البراغي، ويمكن اختيار عدد البراغي وفقًا لوزن الهيكل. عادة، لهذا في الأساس الجاهز، هناك حاجة إلى قالب لتحديد المواقع بدقة للفتحات الموجودة على لوحة القاعدة. في الخطوة التالية، حان الوقت لوضع الأنابيب داخل الأساس لتمرير الكابلات. في الخطوة الأخيرة، يتم الصب ثم يتم الانتهاء من خطوات بناء الأساس بصب الخرسانة.

يتم استخدام الأساس الجاهز في الغالب لجميع أنواع العينات ذات الارتفاع المنخفض أو التي يحتمل أن تتحرك لتركيب العينات ذات الارتفاع العالي ستبدأ عمليات حفر الثقوب والتسليح والخرسانة حسب التصميم والخريطة.

السلامة والصيان

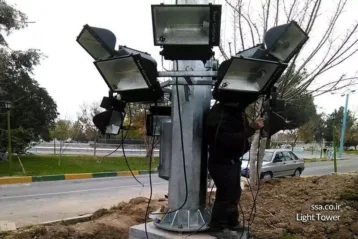

عادة، من أجل خدمة أجهزة العرض، يلزم وجود سلة متنقلة في الأبراج الشاهقة. يتم ذلك عن طريق محرك إلكتروني قوي مع علبة تروس واحدة أو علبتي تروس بواسطة سلك سحب متصل بسلة (رأس) البرج. في الأمثلة ذات الارتفاع المنخفض، عادةً ما يتم استخدام الرافعة وعلبة التروس اليدوية. يتم ضمان أمان التنقل ورفع السلة وخفضها في حالة حدوث كسر محتمل لسلك القطر (نادر جدًا) بواسطة أقفال التعشيق المصنوعة من المهندسين قبل سبهر سانات أداك.

في المناطق ذات الرطوبة العالية، نستخدم طلاء مجلفن على الساخن لمنع الصدأ. في بعض الأحيان، في مناطق الطقس الجاف، يتم استخدام طلاء البولي يوريثين. سيؤدي هذا الإجراء في المناطق الرطبة إلى تآكل الهيكل في وقت قصير ولا نوصي به على الإطلاق. ستقوم بعض شركات المقاولات بتخفيض السعر النهائي عن طريق تقليل سلامة وحياة الهيكل، ولكن بأي تكلفة؟ الجواب على هذا السؤال معك.

أداء الإضاءة

اعتمادًا على نوع المصباح المستخدم في التثبيت، يمكن أن تختلف خصائص أداء الإضاءة بشكل كبير. على سبيل المثال، إذا كنت تستخدم مصابيح هاليد معدنية، فقد ترى ضوءًا أكثر بياضًا. لكن هذه الأنواع من المصابيح تسرع بسرعة من تدمير التجويف. هذا يعني أن ناتج الضوء للمصابيح يتناقص بسرعة بعد التثبيت الأولي، ونتيجة لذلك، ينخفض العمر الإجمالي للمصباح.

لقد رأينا جميعًا أبراج الإضاءة العالية التي تحتوي على لمبات وردية اللون وتضيء الأرض بالكاد. إذا كنت تستخدم الصوديوم عالي الضغط، فقد يكون لديك عمر مفيد أطول. لأن هذه المصابيح لها تدهور أقل في اللمعان من هاليد المعدن. ينتج هيكل الوقود الخاص بهم ضوءًا برتقاليًا جدًا مع مؤشر تجسيد اللون منخفض جدًا. لذلك فأنت تتداول بشكل مرئي مع عمر أطول باستخدام HPS للحصول على إضاءة أقل جودة.

يعداستخدام عمود إنارة المحترف وذوي الخبرة نقطة مهمة للغاية والجزء الأخير من هذا اللغز. التي لها مساهمة مهمة في الخطوة الأخيرة.

خطوات بناء الحفارات متعددة الأوجه

في الفيديو أدناه، سترى الجزء الأساسي من بناء جذوع أو حفارات متعددة الأوجه تدخل الورشة على شكل صفائح فولاذية، إلى مرحلة التصميم والقطع والانحناء والاختبار ضد الضغط والرياح واللحام والجلفنة بالغمس الساخن والشحن. في حين أن برج الضوء يبدو وكأنه منتج بسيط، إلا أنه يحتوي على العديد من التعقيدات في عملية البناء. نتيجة هذه القيود والبناء الأساسي في مراحل خط الإنتاج هو العمر الطويل للمنتج لسنوات عديدة.

حصة هذه المادة

الملخص والكلمات الأخيرة 📣

إذا قلنا إن (Light Tower) هو تاج الضوء على صناعة الإضاءة الصناعية والتجميل الحضري، فنحن لسنا مخطئين. تعتبر الإضاءة من أهم عناصر التجميل الحضري. بالإضافة إلى توفير الإضاءة لرفاهية المواطنين، فإنه يوفر أيضًا الأمان للمواطنين ليلاً. حتى في الطرق والطرق السريعة والمطارات ومواقف السيارات والمصافي والمصانع والورش والمساحات المفتوحة للمستشفيات ومراكز العلاج والساحات الحضرية والملاعب الرياضية ومشاريع السينما والمناجم وما إلى ذلك، لها تطبيق خاص. لتلقي المشورة الفنية والمتخصصة، اتصل بخبرائنا الفنيين والمبيعات.
